Серия Matrix Pro модульный ИБП с распределенной архитектурой, установка в стандартную стойку 19”, силовой модуль 10кВА/10кВт, PF=1, для мощности нагрузки 10кВт-100кВт

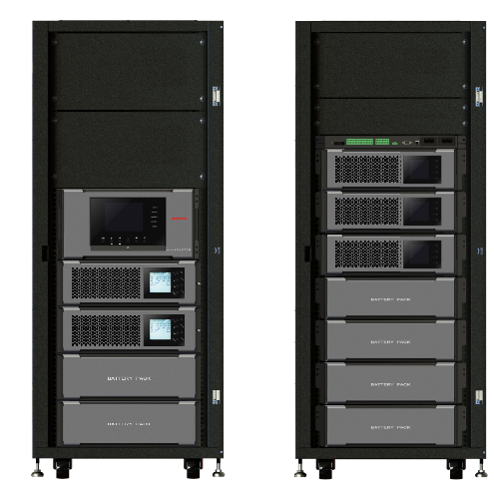

ИБП с силовым модулем мощностью 10кВА/10кВт. Может быть установлен вертикально на пол или в стандартную стойку с 19”, в одной стойке с серверами. Каждый Matrix Pro имеет в составе силовой модуль, статик свитч (CTC), электронный байпас, контроллер и поворотный ЖК дисплей. Несколько ИБП Matrix Pro (до 10) образуют целостную систему мощностью до 100кВА/100кВт с распределенной архитектурой, что в разы повышает надёжность системы, контроль и управление всей системой берёт на себя контроллер в одном из отдельных Matrix Pro, а при выходе его из строя контроль автоматически переходит к контроллеру в другом Matrix Pro. Matrix Pro имеет запатентованную модульную конструкцию: просто выкрутив винты на соединительной коробке, можно легко извлечь силовой модуль из шкафа, не отсоединяя все провода и не переводя ИБП в режим байпаса (в «горячем» режиме), что упрощает процесс обслуживания и замены — для эффективного снижения затрат на обслуживание.
Matrix Pro UPS
Особенности и преимущества
- Топология ИБП: безтрансформаторный, ON-LINE двойного преобразования — для эффективной защиты от сетевых помех и увеличения времени безотказной работы.
- Коэффициент мощности на выходе = 1
- Модульная конструкция.

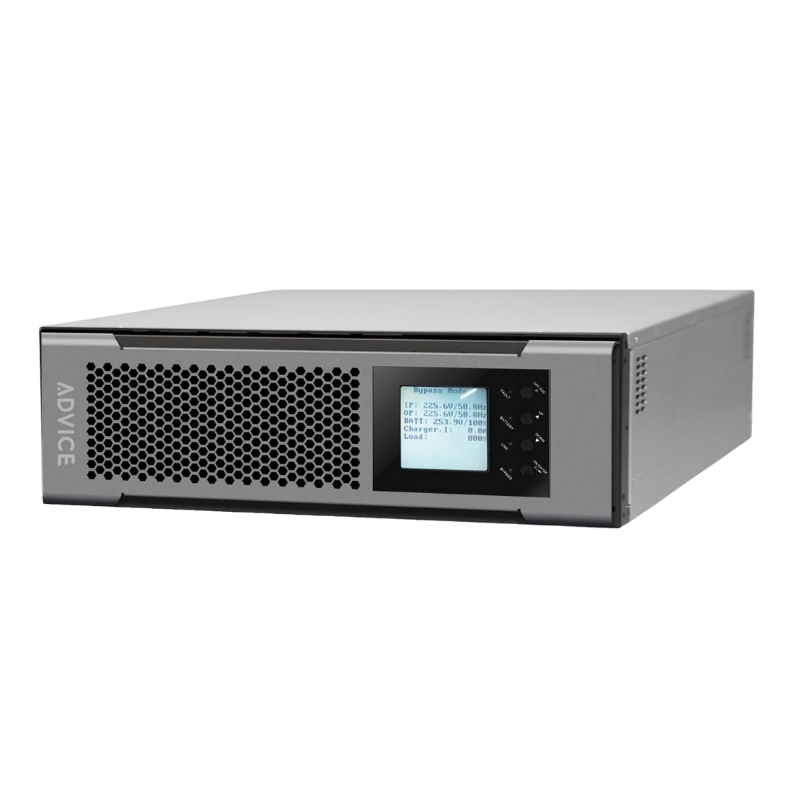

- Установка в стандартный в 19″ шкаф.

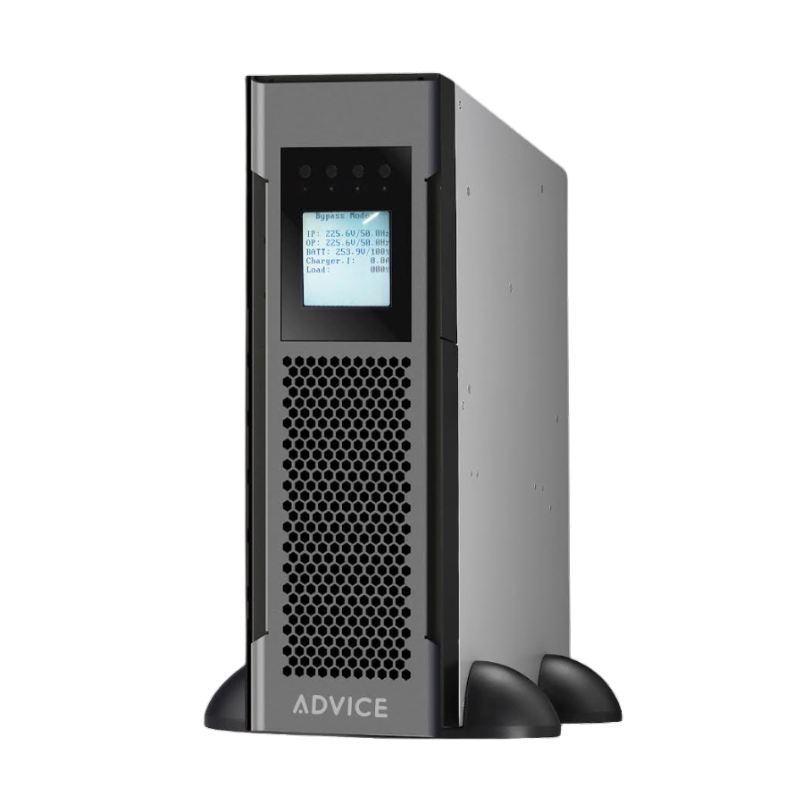

- Rack / Tower конвертируемый дизайн.
- Широкий диапазон входного напряжения и частоты.
- Режим преобразователя частоты 50 Гц / 60 Гц.
- Низкий MTTR.
- Параллельная работа с модульной конструкцией батареи
- Параллельная работа с общей батареей. По сравнению с обычной параллельной системой, несколько ИБП Matrix Pro могут формировать параллельную систему резервного питания путем совместного использования общих батарейных блоков, что помогает значительно сократить расходы при той-же производительности.
- Количество подключенных батарей можно гибко регулировать в зависимости от различных требований к резервному питанию.
- Технология цифрового сигнального процессора DSP гарантирует высокую надежность и производительность. DSP оцифровывает данные и математически манипулирует ими, предоставляя улучшенное решение с более высокой производительностью и качеством питания.
- Режим ECO для энергосбережения — повышает эффективность до 97%, сокращая потребление энергии и затраты. В этом режиме нагрузка питаются напрямую от сети. В случае сбоя или скачка в сети ИБП немедленно переключается в режим инвертера или питания от батарей, продолжив без прерывания подавать питание на нагрузку.
- Функция аварийного отключения (EPO – Emergency Power Off)
- Этот ИБП может воспринимать генератор в качестве источника питания и при этом преобразовывать идеальную мощность в подключенную нагрузку.
- USB разъём для удалённого мониторинга и управления
- SNMP модуль (опция)
Характеристики
| МОДЕЛЬ | Matrix Pro 10 kW | |
| ФАЗНОСТЬ | 3 фазы на входе / 3 фазы на выходе; 3 фазы на входе / 1 фаза на выходе (только для одного ИБП 10кВт) | |
| Мощность | 10000 VA / 10000 W | |
| ВОЗМОЖНОСТЬ ПАРАЛЛЕЛЬНОСТИ | 10 | |
| ВХОД | ||
| Номинальное напряжение | 3 x 360VAC/380VAC/400VAC/415VAC (3Ph+N+PE) | |
| Диапазон напряжения | 190-520 VAC (3-phase) при 50% нагрузке
305-478 VAC (3-phase) при 100% нагрузке |
|
| Частотный диапазон | 40~70Hz | |
| Kоэффициента мощности (PF) | ≥0.99 @ 100% load | |
| THDi | < 4% @ полная линейная нагрузка | |
| ВЫХОД | ||
| Выходное напряжение | 360VAC/380VAC/400VAC/415VAC (3Ph+N)+N) | |
| Регулировка напряжения АС (режим от батареи) | ± 1% | |
| Частотный диапазон (синхронизированный диапазон) | 46~54Hz или 56~64Hz | |
| Диапазон частот (Режим Батареи) | 50 Hz ± 0.1 Hz или 60 Hz ± 0.1 Hz | |
| Крест фактор | 3:1 (max.) | |
| Гармонические искажения | ≤ 2 % THD (Линейная нагрузка) ; ≤ 3 % THD (Нелинейная нагрузка) | |
| Время переключения режимов | Из режима AC в режим Батареи | Ноль |
| Инвертор в Байпас | Ноль | |
| Форма волны (режим Batt.) | Чистая синусоида | |
| ЭФФЕКТИВНОСТЬ | ||
| Режим AC | 94% | |
| Режим ECO | 97% | |
| БАТАРЕЯ / ЗАРЯДНОЕ УСТРОЙСТВО | ||
| Напряжение батареи | ± 12V / 9 Ah | |
| Количество батарей | от 16 до 20 (регулируемое) x 2 | |
| Номинальное напряжение (минимальное напряжение) | +/-192V (12V x 32 АКБ) | |
| Максимальное напряжение | +/- 240V (12V x 40 АКБ) | |
| Напряжение зарядки | ± 218V | |
| Типичное время зарядки | 9 часов до 90% ёмкости | |
| Зарядный ток | 4A | |
| ИНДИКАТОРЫ | ||
| ЖК/светодиодный дисплей | Состояние ИБП, уровень нагрузки, уровень заряда батареи, напряжение на входе/выходе, таймер разряда батареи, характер неисправности | |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
| Размеры, Г X Ш X В (мм) | 615 X 418 X 132 [3U] | |
| Вес нетто (кг) | 22 | |
| ОКРУЖАЮЩАЯ СРЕДА | ||
| Влажность и температура при эксплуатации | 0-95 % RH @ 0- 40°C (без конденсации) | |
| Уровень шума | Менее 55dB @ 1 Метр | |
| МЕНЕДЖМЕНТ | ||
| Smart USB | Поддерживает Windows® 2000/2003 / XP / Vista / 2008, Windows® 7/8, Linux и MAC | |
| SNMP- опция | Управление питанием от SNMP-менеджера и веб-браузера | |
* Технические характеристики могут быть изменены без предварительного уведомления.
