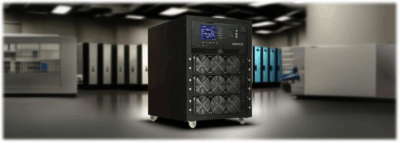

Модульный ИБП MATRIX с силовым модулем 30кВА/30кВт, PF=1, для мощности нагрузки 30кВт-300кВт
Современный компактный модульный высокоэффективный ИБП мощностью до 300 кВА/кВт с силовым модулем 20 кВА/кВт или 30кВА/кВт. Идеально подходит для установки в центрах обработки данных.
Топология MATRIX с двойным преобразованием без трансформатора, разработанная с использованием модульной конструкции, обеспечивает максимальную производительность ИБП, обеспечивает высококачественное регулирование мощности в соответствии со стандартом EN62040, КПД переменного тока 95 %, гарантируя мгновенную доступность резервного питания в случае сбоя или пропадания сети. Батарейный резерв MATRIX может быть реализован в виде батарейных модулей в стойке ИБП, или в отдельных батарейных стеллажах.
Описание

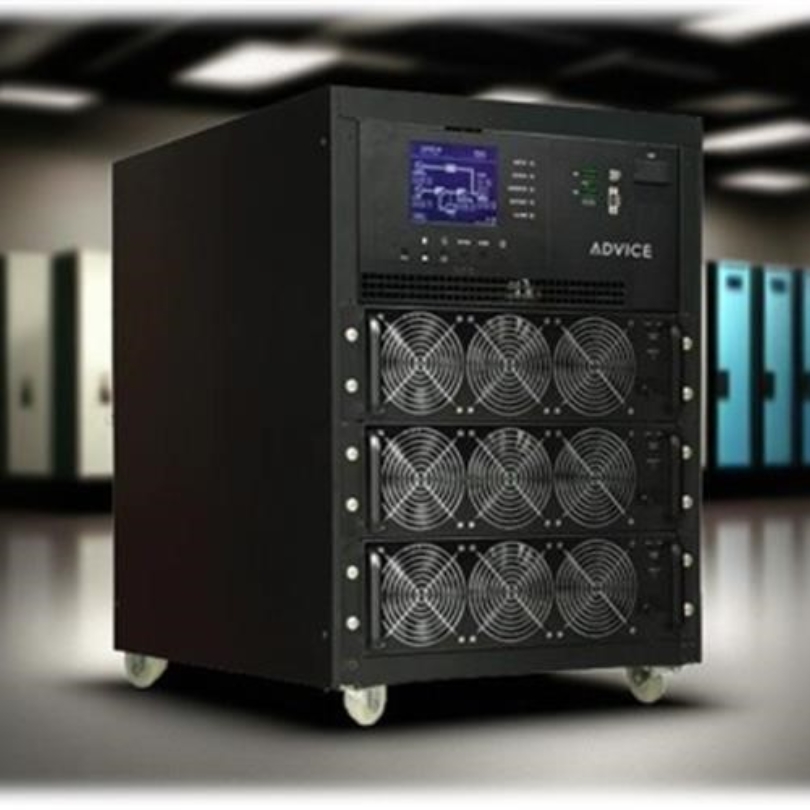

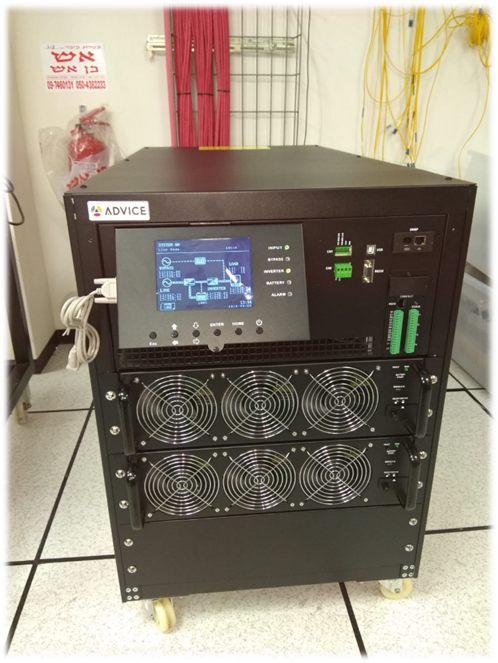

MATRIX 60-300 KW
Особенности и преимущества
- Двойное преобразование в режиме реального времени
- Коэффициент выходной мощности 1
- Активная коррекция коэффициента мощности на всех фазах
- Интегрированная технология на основе DSP процессора (цифровая обработка сигнала) обеспечивает высочайший уровень качества питания, эффективное преобразование энергии, минимизирует время отклика на изменения в электросети и улучшает общую энергоэффективность ИБП
- Конструкция подключаемого силового модуля с доступом спереди и возможностью замены в «горячем» режиме (без отключения ИБП или перевода в режим байпаса) уменьшает среднее время восстановления
- Модульная конструкция снижает среднее время восстановления (MTTR): модуль CTC, силовой модуль, модуль ЖК дисплея 5,7 », батарейный модуль (опционально)
- Параллельная работа с общей батареей
- Параллельная работа и резервирование ИБП по схеме N+1 или N+X
- Функция Вход с электроприводом
- Двойные входы сети
- Встроенный переключатель байпаса для обслуживания
- Гибкая конфигурация батареи: 32, 36 или 40 АКБ в одном банке
- Регулируемый зарядный ток до 8А на силовой модуль
- Плавающее напряжение зарядки для продления срока службы батарей
- Встроенный усовершенствованный терминал с сухими контактами
- Функция аварийного отключения питания (EPO)
- Совместимость с генератором и поддержка плавного ввода генератора в работу
- Режим преобразования частоты 50 Гц/60 Гц
- Высокая способность к длительной перегрузке
Характеристики
| Модель | Matrix-60 | Matrix-90 |
| ФАЗНОСТЬ | 3-фазный вход/3-фазный выход | |
| Максимальная мощность на стойку (шкаф) ИБП | 60KW | 90KW |
| Тип Батареи | Внешняя батарея | |
| Топология | Модульный онлайн-ИБП с двойным преобразованием | |
| Мощность одного силового модуля | 20KVA/20KW | 20KVA/20KW или 30KVA/30KW |
| Макс. количество модулей | 3 | |
| ВХОД | ||
| Номинальное напряжение | 3 x 380В АС / 400В АС / 415В АС (3 фазы + нейтраль) | |
| Диапазон напряжения (фаза-фаза) | 305 ~ 478 В АС при 100% нагрузке; 208 ~ 478 В АС при <70% нагрузке | |
| Номинальная частота | 50/60 Гц (автоматическое определение) | |
| Диапазон частот | 40Гц ~70Гц | |
| Коэффициент мощности | > 0,99 при 100% нагрузке, >0,98 при 50% нагрузке | |
| Гармонические искажения (THDi) | < 3% при 100% нагрузке | |
| ВЫХОД | ||
| Номинальное напряжение | 3 x 380 В АС / 400 В АС / 415 В АС (3 фазы + нейтраль) | |
| Регулирование напряжения | ≦± 1% Типично (сбалансированная нагрузка)
≦± 2% Typical (unbalanced load) |
|
| Регулирование напряжения (переходное) | ≦± 5% Типично | |
| Номинальная частота | 50/60 Гц | |
| Диапазон частот | 46 Гц ~ 54 Гц или 56 Гц ~ 64 Гц | |
| Перегрузочная способность | 1 час для 110%, 10 мин для 125%, 1мин для 150%, 200мс для >150% | |
| Гармонические искажения | ≦ 1,5% THD (линейная нагрузка) ≦ 4% THD (нелинейная нагрузка) | |
| Эффективность | До 94,5% | |
| БАТАРЕЯ/ЗАРЯДНОЕ УСТРОЙСТВО | ||
| Номинальное напряжение | +/- 216V (12V x 36) | |
| Максимальное напряжение | +/- 240V (12V x 40) | |
| Минимальное напряжение | +/- 192V (12V x 32) | |
| Плавающее напряжение заряда | 2,25 В/ячейку | |
| Повышенное напряжение зарядки | 2,35 В/ячейку | |
| Температурная компенсация | ДА | |
| Максимальный ток зарядки | 8А для силового модуля 30 кВт (регулируется пользователем) | |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
| Размеры шкафа (Г x Ш x В), мм | 1000 x 515 x 760 | |
| Вес нетто (кг) | 182 | 183.5 |
| ОКРУЖАЮЩАЯ СРЕДА | ||
| Температура эксплуатации | 0 ~ 40℃ | |
| Относительная влажность | 0 ~ 95% без конденсации | |
| Высота над УМ | <1000 м для номинальной мощности | |
| Класс защиты | IP 20 | |
| Менеджмент | ||
| RS-232/USB | Поддерживает Windows 2000/2003/XP/Vista/2008/7, Linux и MAC | |
| SNMP ( опционально) | Управление питанием через SNMP-менеджер и веб-браузер | |
| MODBUS (опционально) | Все функции MODBUS | |
| СТАНДАРТЫ | ||
| Безопасность | IEC/EN 60950-1; IEC/EN 62040-1 | |
| EMC | IEC/EN 62040-2 Category C3 | |

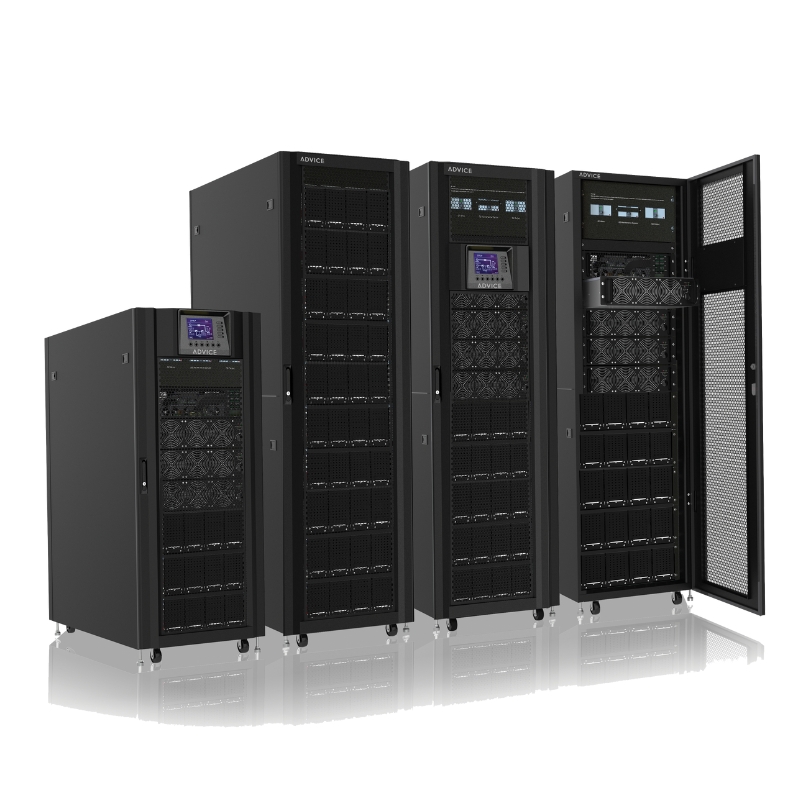

| Модель | Matrix-120 | Matrix-180 | Matrix-210 | Matrix-300 |
| ФАЗА | 3-фазный вход/3-фазный выход | |||
| Количество силовых модулей | 1-4 | 1-6 | 1-7 | 1-10 |
| Топология | Модульный онлайн-ИБП с двойным преобразованием | |||
| Тип Батареи | Внешняя батарея или батарейные модули в шкафу ИБП (используются стандартные свинцово-кислотные или литиевые батареи) | |||
| ВХОД | ||||
| Номинальное напряжение | 3 x 400 В переменного тока (3 фазы+нейтраль) | |||
| Диапазон напряжения | 305-478 В АС при нагрузке 70%-100% 208 ~ 478 В АС при нагрузке <70% | |||
| Номинальная частота | 50/60 Гц (автоматическое определение) | |||
| Диапазон частот | 40Гц ~70Гц | |||
| Коэффициент мощности | > 0,99 при 100% нагрузке, >0,98 при 50% нагрузке | |||
| Гармонические искажения THDi | < 3% при 100% нагрузке | |||
| ВЫХОД | ||||
| Номинальное напряжение | 3 x 400 В переменного тока (3Ph+N) | |||
| Регулирование напряжения | ≦± 1% Типично (сбалансированная нагрузка) ≦± 2% Типично (несбалансированная нагрузка) | |||
| Регулирование напряжения (переходное) | ≦± 5% Типично | |||
| Номинальная частота | 50 / 60 Гц | |||
| Диапазон частот | 46 Гц ~ 54 Гц или 56 Гц ~ 64 Гц (синхронизированный диапазон) | |||
| Перегрузочная способность | 1 час для 110%, 10 мин для 120%, 1 мин для 150% и 200 мс для >150% | |||
| Гармонические искажения | ≦ 1% THD (линейная нагрузка) ≦ 4% THD (нелинейная нагрузка) | |||
| Эффективность | До 95% | |||
| БАТАРЕЯ/ЗАРЯДНОЕ УСТРОЙСТВО | ||||
| Номинальное напряжение | 12В х (32,36,40) | |||
| Плавающее напряжение заряда | 2,25 В/ячейку | |||
| Повышенное напряжение зарядки | 2,35 В/ячейку | |||
| Температурная компенсация | ДА | |||
| Максимальный ток зарядки | 8А для силового модуля 30 кВт (регулируется пользователем) | |||
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||||
| Средний размер (ГхШхВ), мм | 1100 x 600 x 1485 (30U) | 1100 x 600 x 2030 (42U) | ||
| Вес-базы без силовых модулей, кг | 197 | 230 | 264 | 275 |
| Вес силового модуля, кг | 34 | |||
| ОКРУЖАЮЩАЯ СРЕДА | ||||
| Температура эксплуатации | 0 ~ 40℃ | |||
| Относительная влажность | 0 ~ 95% без конденсации | |||
| Высота | <1000 м для номинальной мощности | |||
| Класс защиты | IP 20 | |||
| Менеджмент | ||||
| RS-232/USB | Поддерживает Windows 2000/2003/XP/Vista/2008/7, Linux и MAC | |||
| SNMP ( опционально) | Управление питанием через SNMP-менеджера и веб-браузера | |||
| MODBUS (опционально) | Все функции MODBUS | |||
| СТАНДАРТЫ | ||||
| Безопасность | EN 62040-1 | |||
| EMC | EN 62040-2 | |||
| Дизайн | EN 62040-3 | |||
