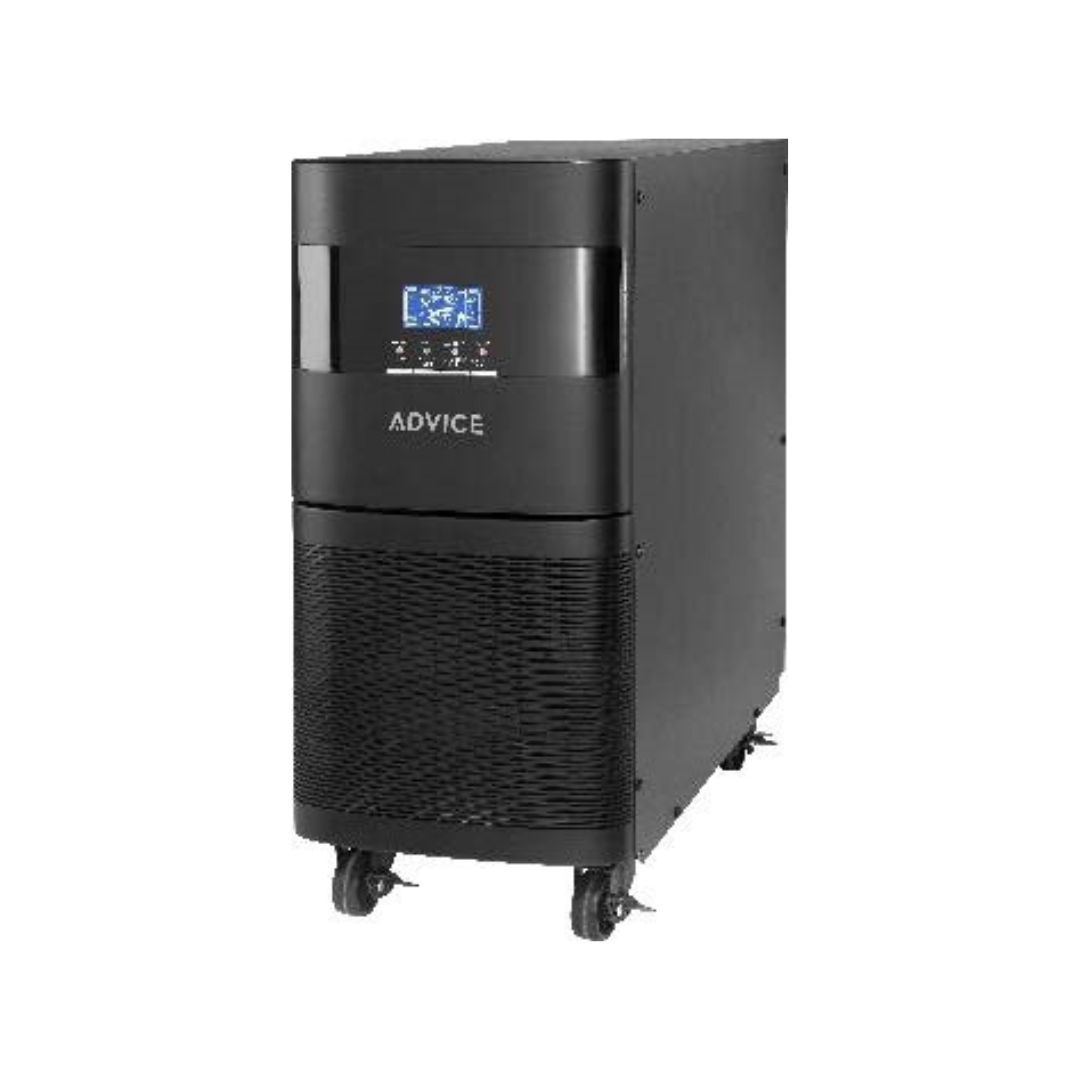

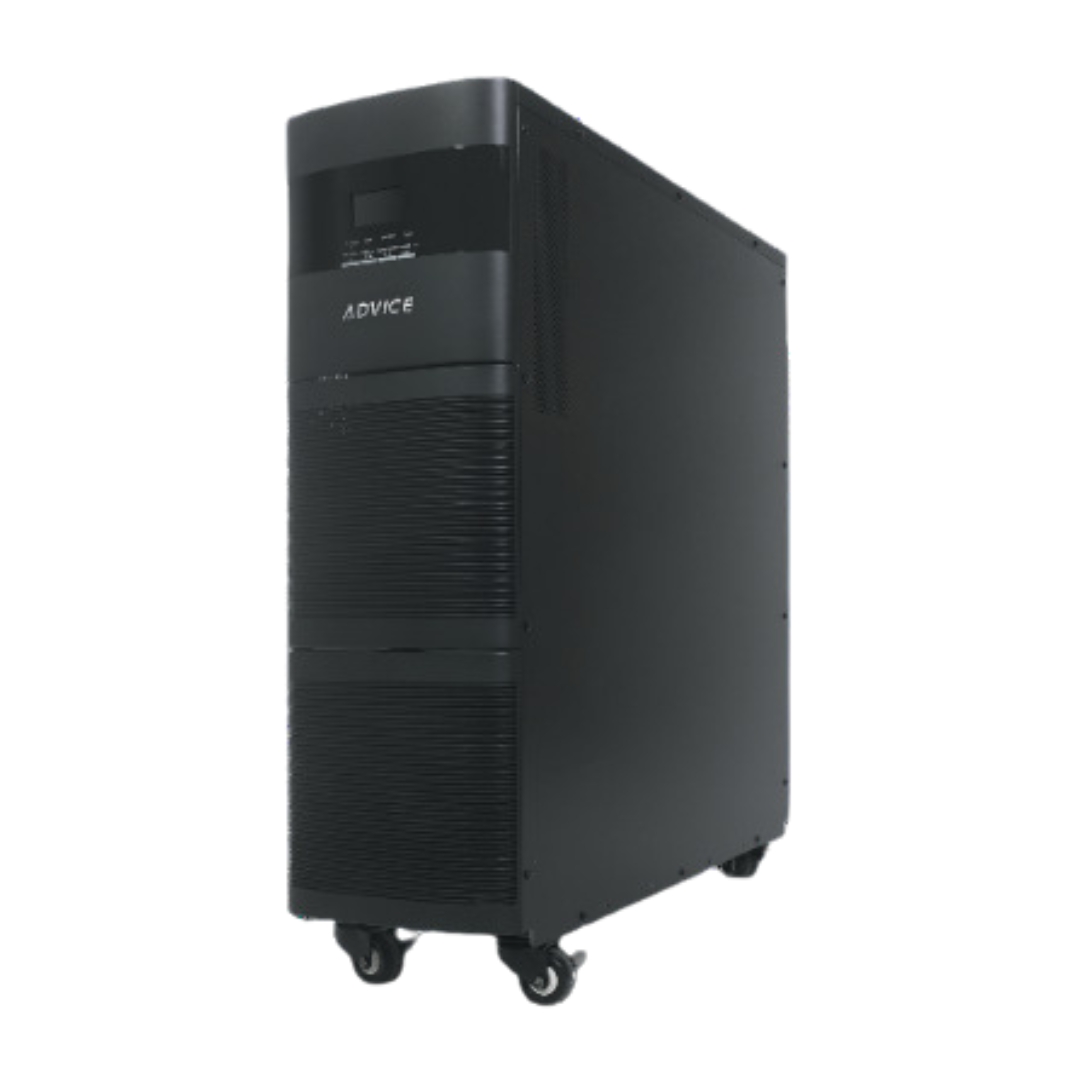

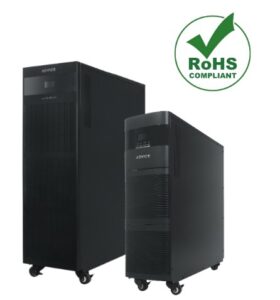

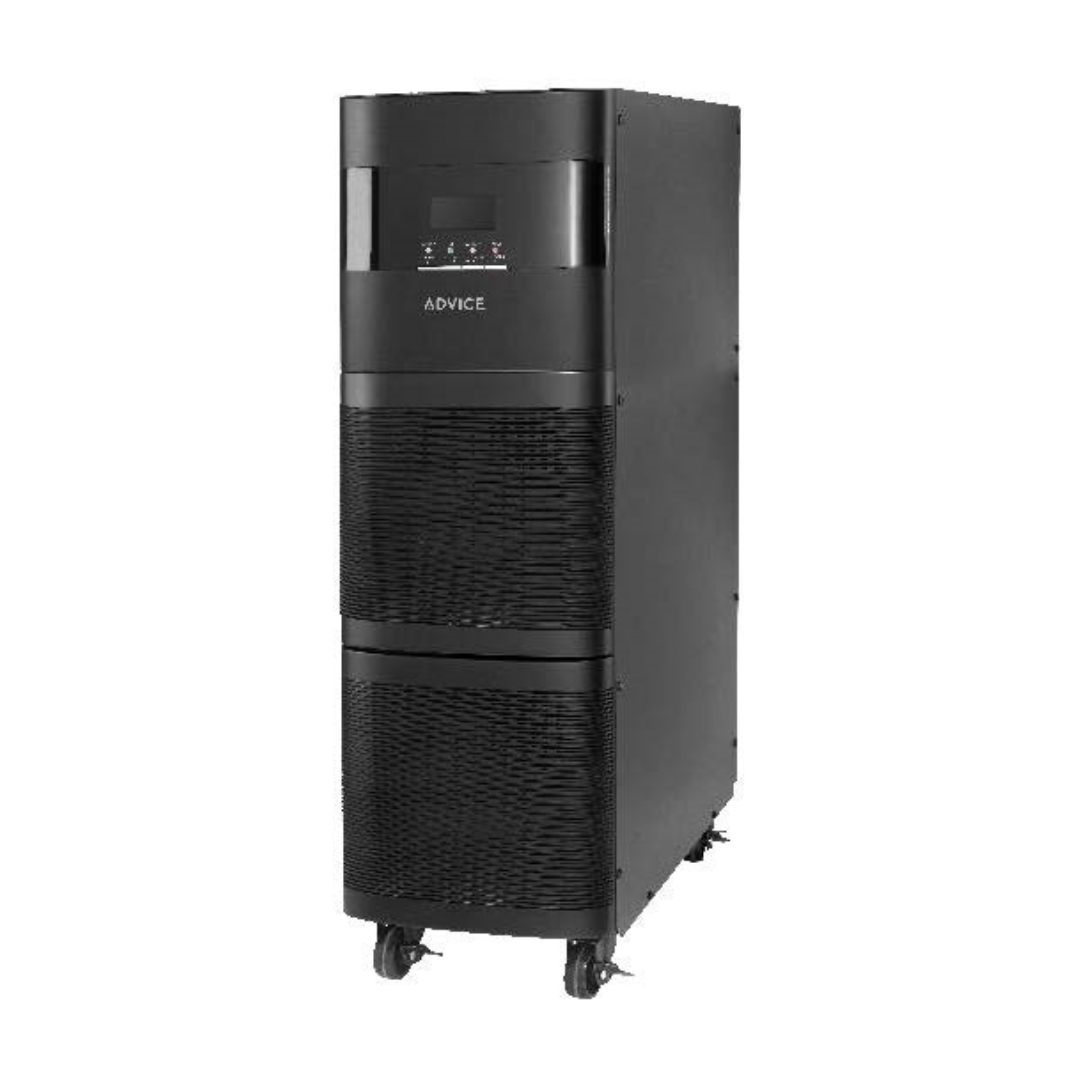

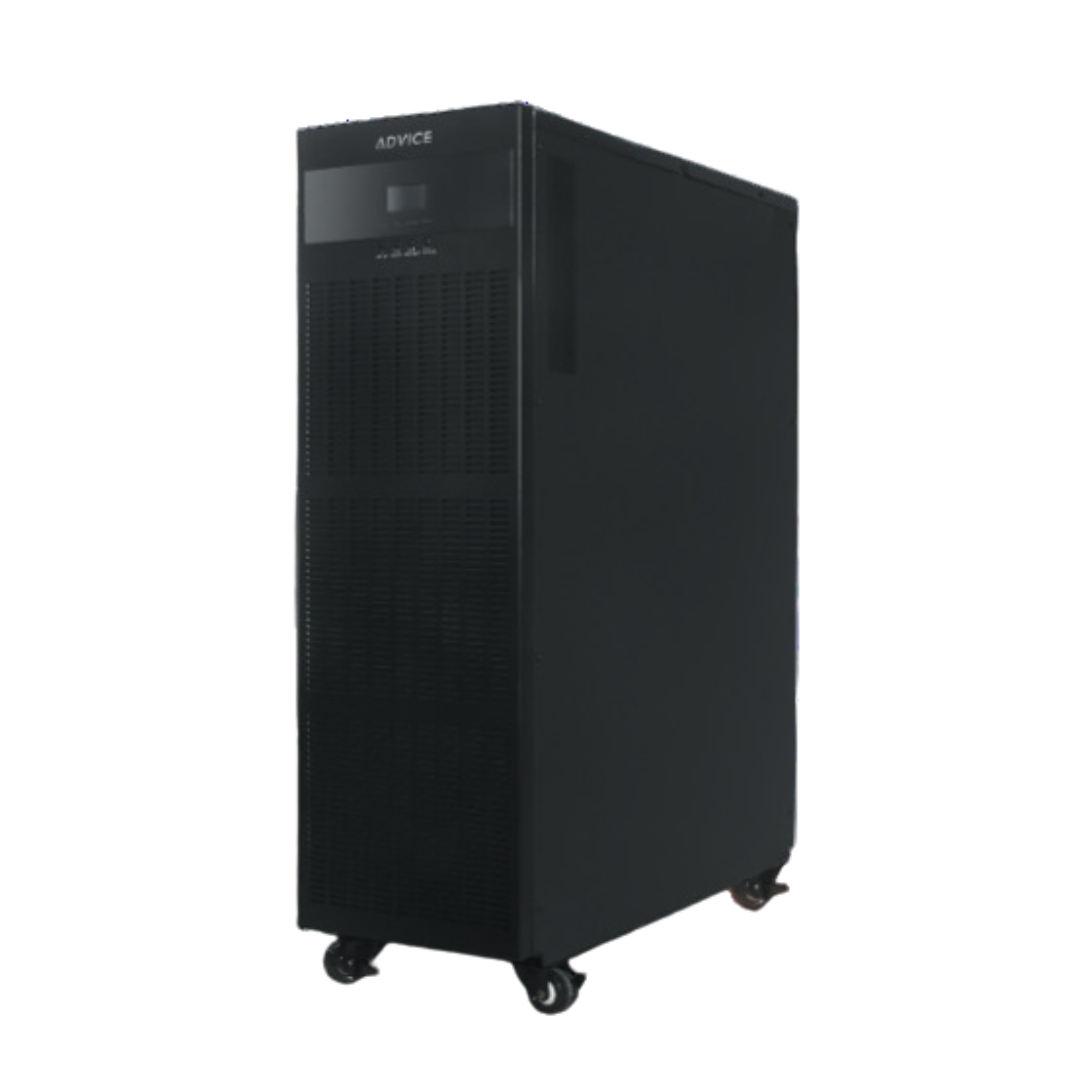

Серия TOP-V PRO 33 10кВА-30кВА Tower, PF=0,9, для мощности нагрузки 9кВт-27кВт
Компактный и высокопроизводительный ИБП, с возможностью установки батарей внутри корпуса ИБП, а также в отдельном батарейном шкафу.
Описание
TOP V PRO 33 10-30kVA UPS
Особенности
- Технология On-Line двойного преобразования
- Цифровой сигнальный процессор DSP гарантирует высокую производительность и обеспечивает моментальную реакцию ИБП в любых экстренных ситуациях
- Коэффициент мощности на выходе PF=0,9
- Активная входная коррекция коэффициента мощности на всех фазах 0,99
- Широкий диапазон входного напряжения
- Высокий уровень защиты от всплесков (скачков) входного напряжения
- Идеально подходит для установки в местах с плохим качеством питающего напряжения (перепады, скачки)
- Режим преобразования частоты 50 Гц / 60 Гц
- Режим экономии энергии (ECO)
- Функция аварийного отключения (EPO – Emergency Power Off)
- Поддержка плавного ввода генератора
- USB + RS232 для управления и мониторинга работы. При установке опционального SNMP модуля поддержка SNMP менеджера и WEB-браузера
- 3-ступенчатая расширяемая конструкция зарядного устройства для оптимальной работы аккумуляторной батареи
- Варьируемое количество батарей (16-20 в одном банке) для точного подбора необходимого времени работы от батареи без излишних затрат
- Доступен сервисный байпас
- Дополнительное параллельное резервирование N + X
- Дополнительный изолирующий трансформатор обеспечивает полную изоляцию и полное подавление синфазного шума. ИБП опционально комплектуется трансформатором для чувствительной нагрузки, например медицинского оборудования
Характеристики
| МОДЕЛЬ | TOP V PRO 3310 | TOP V PRO 3315 | TOP V PRO 3320 | TOP V PRO3330 | ||
| ФАЗНОСТЬ | 3 фазы на входе / 3 или 1 фаза на выходе (выбирается при заказе) | 3 фазы на входе/ 3 фазы на выходе | ||||
| ВХОД | ||||||
| Мощность | 10000VA/9000W | 15000VA/13500 W | 20000VA/18000 W | 30000VA/27000 W | ||
| Номинальное напряжение | 3 x 400 VAC (3Ph+N) | |||||
| Диапазон входного напряжения | 305-478 VAC (3-phase) при 100% нагрузке 190-520 VAC (3-phase) при 50% нагрузке | |||||
| Диапазон Частот | 46-54 Hz или 56-64Hz | |||||
| Коэффициент мощности | ≧ 0.99 при 100% нагрузке | |||||
| ВЫХОД | ||||||
| Выходное напряжение | 208/220/230/240 VAC (1Ph+N) или 3 x 400 VAC (3Ph+N) | 3 x 400 VAC (3Ph+N) | ||||
| Автоматическая регулировка напряжения (Batt. Mode) | ± 1% | |||||
| Частотный диапазон (синхронизированный диапазон) | 46~54Hz or 56~64Hz | |||||
| Частотный диапазон (Batt. Mode) | 50 Hz ± 0.1 Hz or 60 Hz ± 0.1 Hz | |||||
| Крест фактор | 3:1 (макс.) | |||||
| Гармонические искажения | ≦ 2 % THD (линейная нагрузка) ≦ 5 % THD (нелинейная нагрузка) | |||||
| Время переключения между режимами | Из режима AC в батарейный режим | Ноль | ||||
| Инвертер в Байпас | Ноль | |||||
| Форма волны (Batt. Mode) | Чистая синусоида | |||||
| ЭФФЕКТИВНОСТЬ | ||||||
| Режим AC | 90.5% | 91.5% | 91.5% | 92.1% | ||
| ECO Режим | 96% | |||||
| Батарейный режим | 86.0% | 88.0% | 87.0% | 89.0% | ||
| АККУМУЛЯТОР | ||||||
| Cтандартная модель | Тип батареи (внутренней) | Герметичные необслуживаемые свинцово-кислотные или гелевые, номиналом 12 V / 9 Ah | ||||
| Типичное время перезарядки | 9 часов до 90% емкости | |||||
| Ток зарядки (макс.) | 1A | 2A | 2A | 4A | ||
| Напряжение зарядки | 273 VDC ± 1% | |||||
| Количество | 20 | 40 | 40 | 60 | ||
| Модель Long-run | Тип батареи | В зависимости от емкости внешних батарей | ||||
| Количество | ||||||
| Ток зарядки (макс.) | 4A | 4A | 4A | 12A | ||
| Напряжение зарядки | 273 VDC ± 1% | |||||
| ИНДИКАТОРЫ | ||||||
| ЖК-панель | Состояние ИБП, уровень нагрузки, уровень заряда батареи, напряжение на входе / выходе, таймер разряда, причина неисправности | |||||
| Aварийная сигнализация | ||||||
| Режим Battery | Каждые 4 секунды | |||||
| Низкий заряд батареи | Каждую секунду | |||||
| Перегрузка | Двойной бип каждую секунду | |||||
| Повреждение | Непрерывный сигнал | |||||
| ФИЗИЧЕСКИЕ | ||||||
| Cтандартная модель | Размер, Г X Ш X В (мм) | 592 x 250 x 826 | 815 x 250 x 826 | 815 x 250 x 826 | 815 x 300 x 1000 | |
| Вес нетто, с установленными батареями (кг) | 109 | 164 | 164 | 233.5 | ||
| Модель Long-run | Размер, Г X Ш X В (мм) | 592 x 250 x 576 | 592 X 250 X 826 | 592 X 250 X 826 | 815 x 250 x 826 | |
| Вес нетто (кг) | 22 | 45 | 45 | 64 | ||
| ОКРУЖАЮЩАЯ СРЕДА | ||||||
| Влажность при эксплуатации | 0-95 % RH @ 0- 40°C (без конденсации) | |||||
| Уровень Шума | Менее 58dB @ 1 метр | Менее 60dB @ 1 метр | Менее 65dB @ 1 метр | |||
| Mенеджмент | ||||||
| Smart RS-232/USB | Supports Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, and MAC | |||||
| SNMP (опция) | Управление от SNMP-менеджера и веб-браузера | |||||
| Стандарты | CE EN62040-1 (безопасность) EN62040-2 (EMC) | |||||
* Технические характеристики могут быть изменены без предварительного уведомления.
