Серия AON 33 60кВА-300кВА LONG-2, модульный ИБП для ЦОД, PF=1, для нагрузки мощностью 100кВт-300кВт
Усовершенствованный модульный ИБП для центров обработки данных. Компактный, легкий, высокоэффективный ИБП, с подключаемой внешней батареей и мощным зарядным устройством, обеспечивает защиту питания и байпас для нагрузок от 60 кВА до 1200 кВА. Эта серия доступна в 8 конфигурациях: 60, 80, 100, 120, 180, 200, 240, 300 кВт.
Описание
ADVICE ON 33 60-300K LONG UPS
Особенности
- Топология ИБП: безтрансформаторный, ON-LINE двойного преобразования
- Коэффициент выходной мощности 1 (1kVA=1kW)

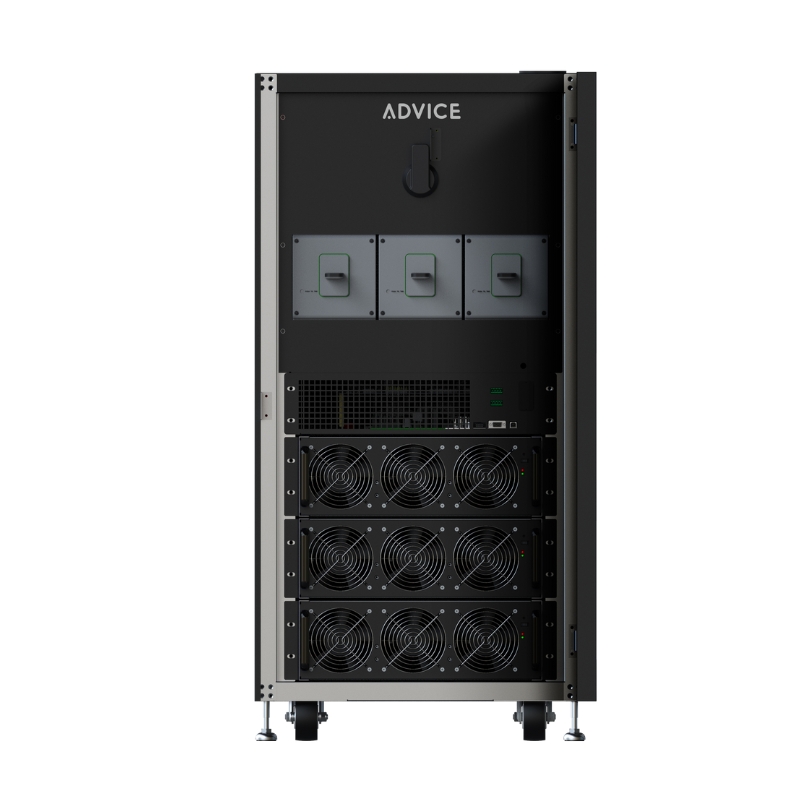

- Конструкция подключаемого силового модуля с доступом спереди
- Замена силового модуля без отключения ИБП или перевода ИБП в байпас («горячая замена»)
- Замена модулей и компонентов без отключения ИБП (Plug & Play технология)
- Двойной сетевой вход (опция)
- Функция Power walk-in – плавная подача питания от генератора, что защищает нагрузку и увеличивает срок жизни генераторной установки

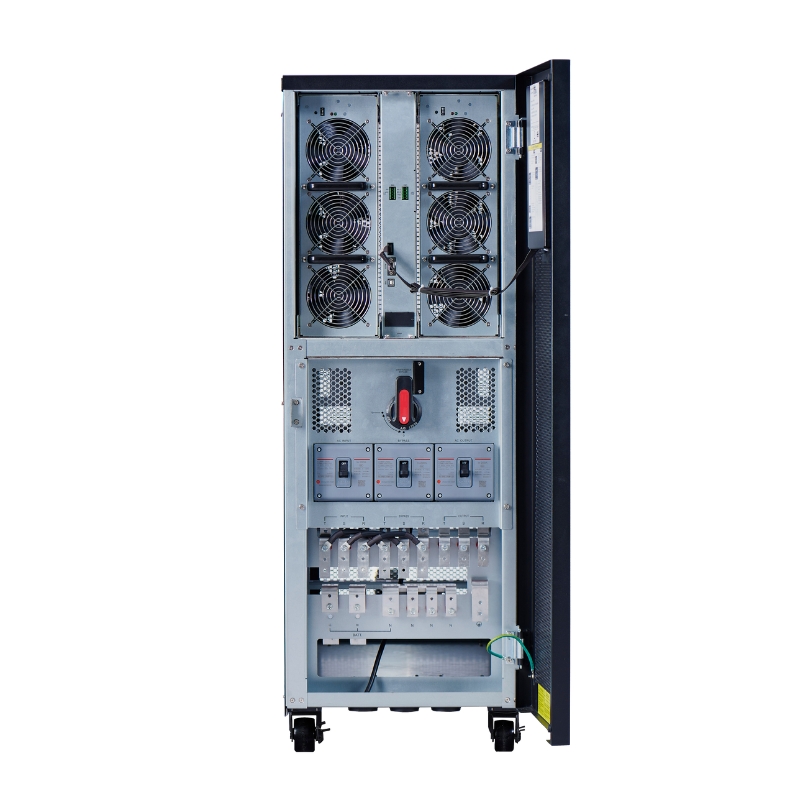

- Встроенные 4 переключателя: сетевой вход, выключатель техобслуживания, выходной выключатель и переключатель сервисного байпаса
- Дверной замок в передней и задней дверце ИБП, запирающиеся боковые панели
- Автоматическая регулировка зарядного тока для оптимального функционирования аккумуляторной батареи
- Варьируемое количество батарей

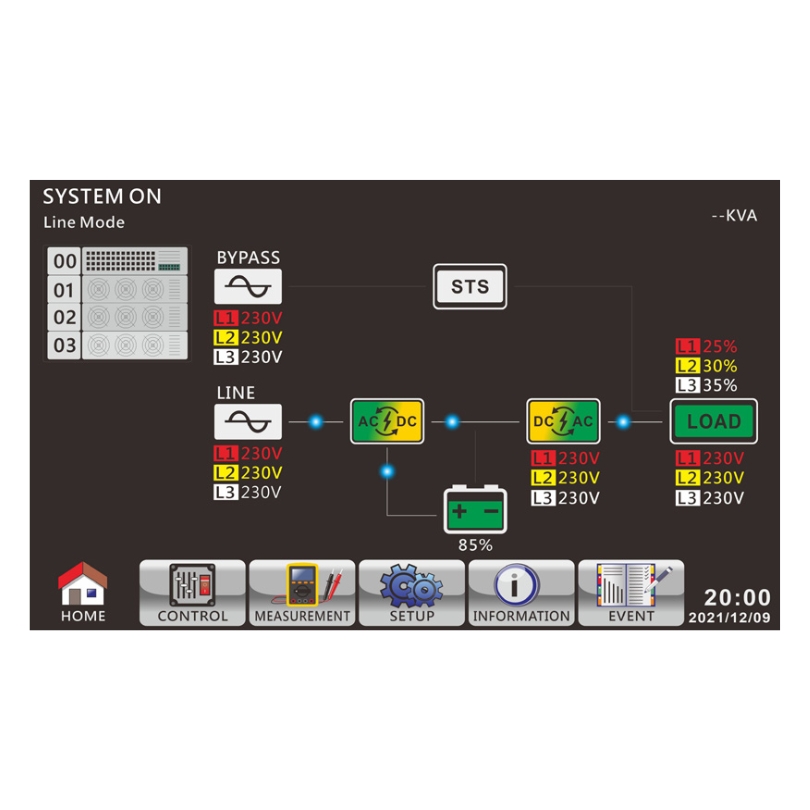

- Большой цветной сенсорный ЖК дисплей (диагональ 17,8 см)
- Активная коррекция коэффициента мощности на всех фазах

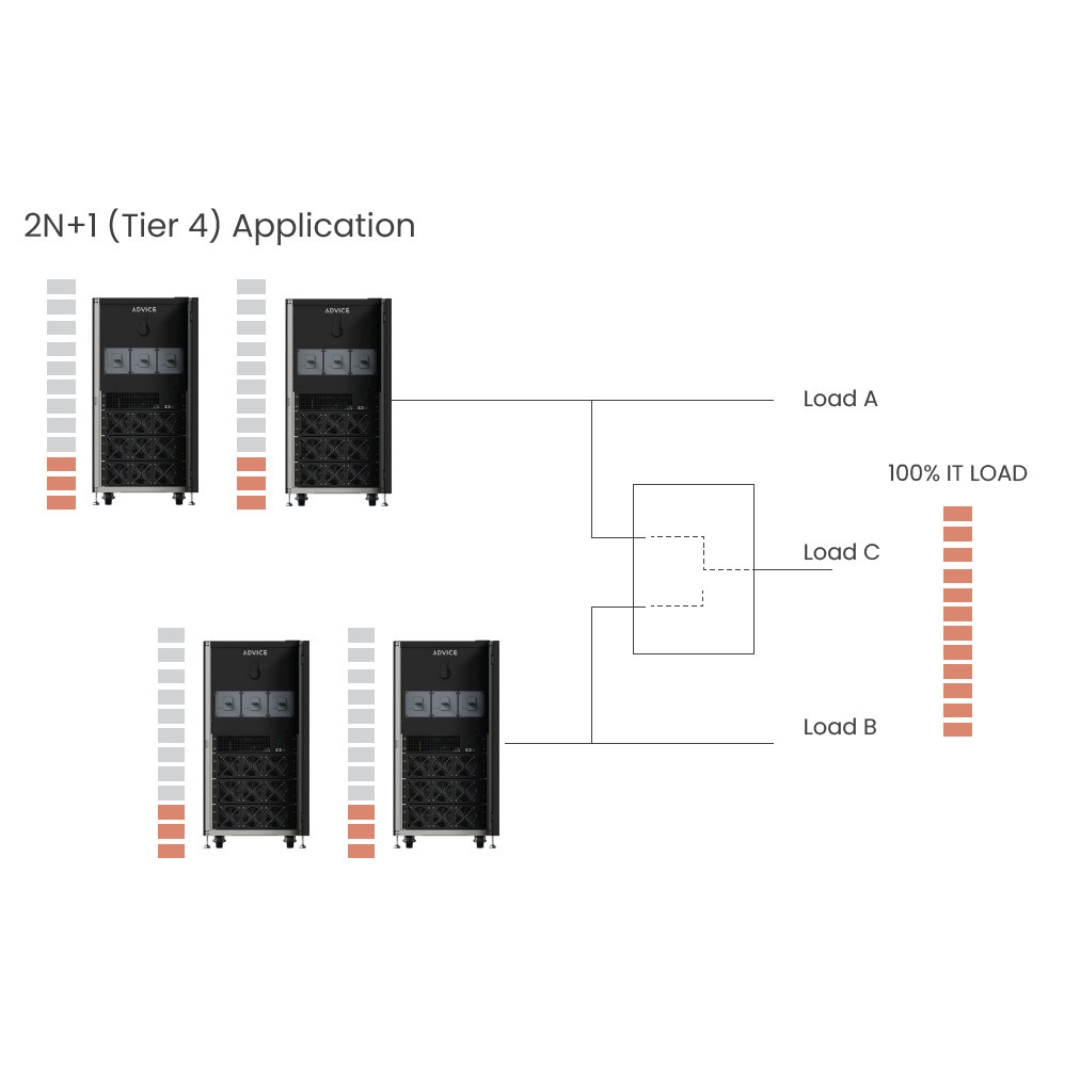

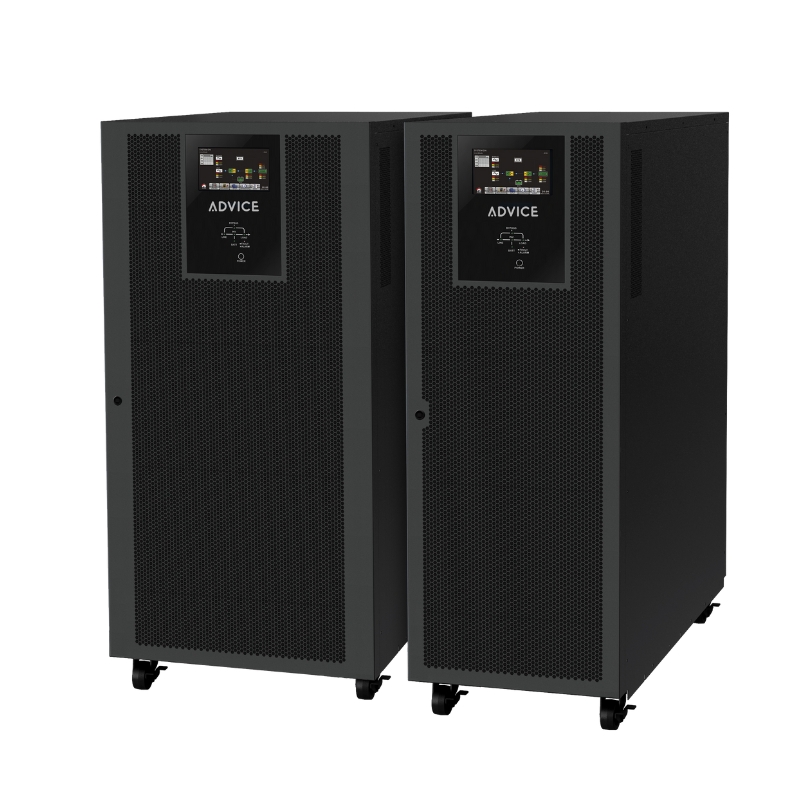

- Работа ИБП в параллели
- Параллельная работа с общей батареей
- Режим преобразования частоты 50Hz/60Hz
- ECO режим для экономии энергии
- Функция аварийного отключения питания (EPO – Emergency Power Off)
- USB+RS-232 для удалённого мониторинга и управления
- SNMP модуль (опция) MODBUS модуль (опция)
- Динамический пароль для предотвращения неавторизованного доступа
Характеристики
| Модель | AON3360 LONG-2 | AON3380 LONG-2 | AON33100 LONG-2 | AON33120 LONG-2 | AON33180 LONG-2 | AON33200 LONG-2 | AON33240 LONG-2 | AON33300 LONG-2 | |
| ФАЗНОСТЬ | 3-фазный вход / 3-фазный выход | ||||||||
| Мощность | 60KVA / 60KW | 80KVA / 80KW | 100KVA/ 100KW | 120KVA/ 120KW | 180KVA / 180KW | 200KVA / 200KW | 240KVA / 240KW | 300KVA / 300KW | |

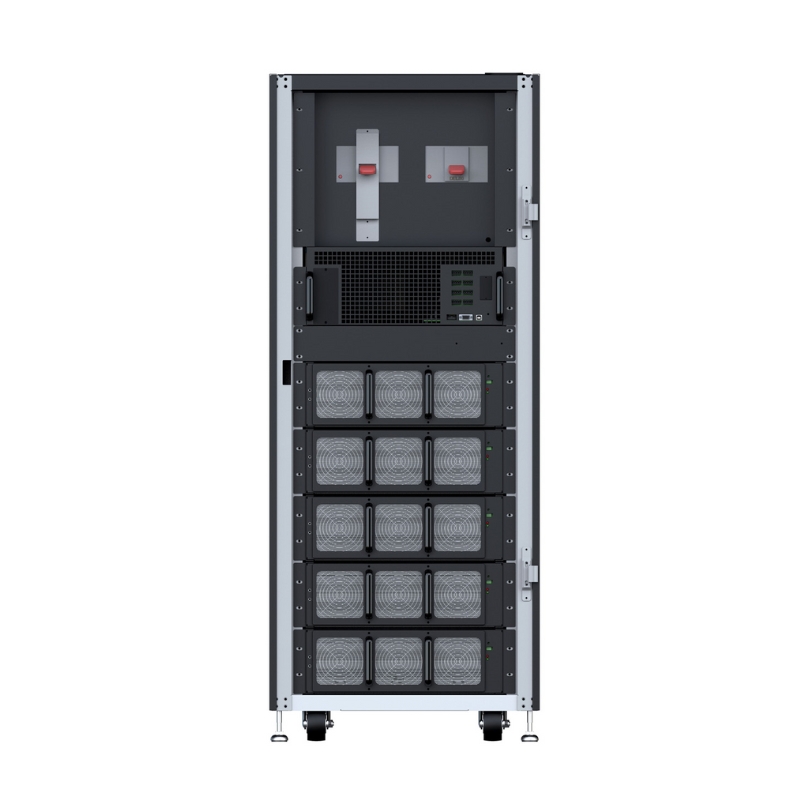

| Силовой модуль | 1 х 60К | 2 х 40К | 2 х 50К | 2 х 60К | 3 х 60К | 3 х 67К | 4 х 60К | 5 х 60К | |
| Тип Батареи | внешняя батарея | ||||||||
| Параллельная работа | до 4 ИБП в параллель | ||||||||
| ВХОД | |||||||||
| Номинальное напряжение | 3 x 380/400/415 VAC (3Ph+N) | ||||||||
| Диапазон напряжения | 110-300VAC при 50% нагрузке; 184-276VAC при 100% нагрузке | 110-300VAC при 50% нагрузке; 176-276VAC при 100% нагрузке | |||||||
| Диапазон частот | 40~70 Hz | ||||||||
| Номинальная частота | 50/60Hz (автоматическое определение) | ||||||||
| Коэффициент мощности | ≧ 0.99 при 100% нагрузке | ||||||||
| Гармонические искажения (THDi) | < 5% при 100% нагрузке | < 4% при 100% нагрузке | |||||||
| ВЫХОД | |||||||||
| Выходное напряжение | 3 x 380/400/415 VAC (3Ph+N) | ||||||||
| Регулировка напряжения (устойчивое состояние) | +/- ≦1% типично для сбалансированной нагрузки; +/- ≦2% типично для несбалансированной нагрузки | ||||||||
| Диапазон частоты (синхронизированный диапазон) | 46~54Hz или 56~64Hz | ||||||||
| Номинальная частота | 50/60 Hz | ||||||||
| Гармонические искажения | ≦2% THD (Линейная нагрузка) ≦4% THD (Нелинейная нагрузка) | ||||||||
| Способность к перегрузке | ≦ 110% — 1 час, 111-125% — 10 минут, 126%~150% — 1 минута, >150% — 200мс | ||||||||
| ЭФФЕКТИВНОСТЬ (КПД) | |||||||||
| AC Mode | 95% | 95,5% | |||||||
| ECO Mode | 98% | 98,5% | |||||||
| Battery Mode | 94% | 94,5% | |||||||
| БАЙПАС | |||||||||
| Номинальное напряжение | 3 x 380/400/415 VAC (3Ph+N) | ||||||||
| Диапазон напряжения | -30% ~ +20% | ||||||||
| Диапазон частоты | 46~54Hz или 56~64Hz | ||||||||
| Способность к перегрузке | <110% — 1 час, 111-125% — 10 минут, 126%~150% — 1 минута, >150% — 200мс | ||||||||
| БАТАРЕЯ/ЗАРЯДКА | |||||||||
| Номинальное напряжение | +/- 192V ~ +/-240V (выбирается) | ||||||||
| Максимальное напряжение | +/- 240V (40 шт. АКБ 12В) | ||||||||
| Минимальное напряжение | +/-192V (32 шт. АКБ 12В) | ||||||||
| Количество батарей | варьируемое от 32 до 40 | ||||||||
| Плавающее напряжение заряда | 2,28V на ячейку (2,25 ~2,33 выбор) | ||||||||
| Напряжение быстрого заряда | 2,35V на ячейку | ||||||||
| Температурная компенсация заряда | Есть | ||||||||
| Ток зарядки (макс.) | 18А | 24А | 24A | 36A | 54A | 54A | 72A | 90A | |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | |||||||||

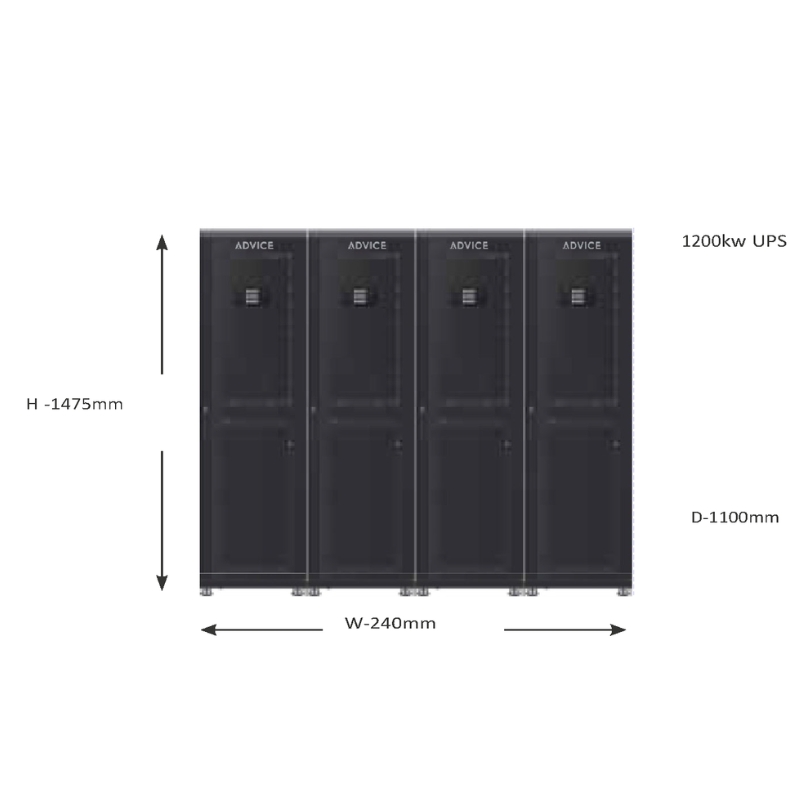

| Размер Г х Ш х В (мм) | 1000 x 320 x 800 | 1000 x 430 x 1200 | 1000 x 600 x 1200 | 1100 x 600 x 1475 | |||||
| Вес нетто (кг) | 94 | 169 | 249 | 360 | 396 | ||||
| ОКРУЖАЮЩАЯ СРЕДА | |||||||||
| Рабочая температура | 0-40°C | ||||||||
| Рабочая влажность | <95% без конденсации | ||||||||
| Высота над УМ* | < 1000м при полной нагрузке и номинальной мощности | ||||||||
| УПРАВЛЕНИЕ И МОНИТОРИНГ | |||||||||
| RS-232/USB | Семейство Windows, Linux и MAC | ||||||||
| SNMP (опция) | Управление питанием с помощью SNMP-менеджера и веб-браузера | ||||||||
| СТАНДАРТЫ | |||||||||
| Безопасность | IEC/EN 62040-1 | ||||||||
| ЭМС | IEC/EN 62040-2 Category С3 | ||||||||
| Дизайн | EN 62040-3 | ||||||||
Технические характеристики могут быть изменены без предварительного уведомления.
* Если ИБП установлен или используется в месте, где высота над уровнем моря превышает максимальную высоту, выходная мощность будет снижена на 1% на каждые 100 м.
