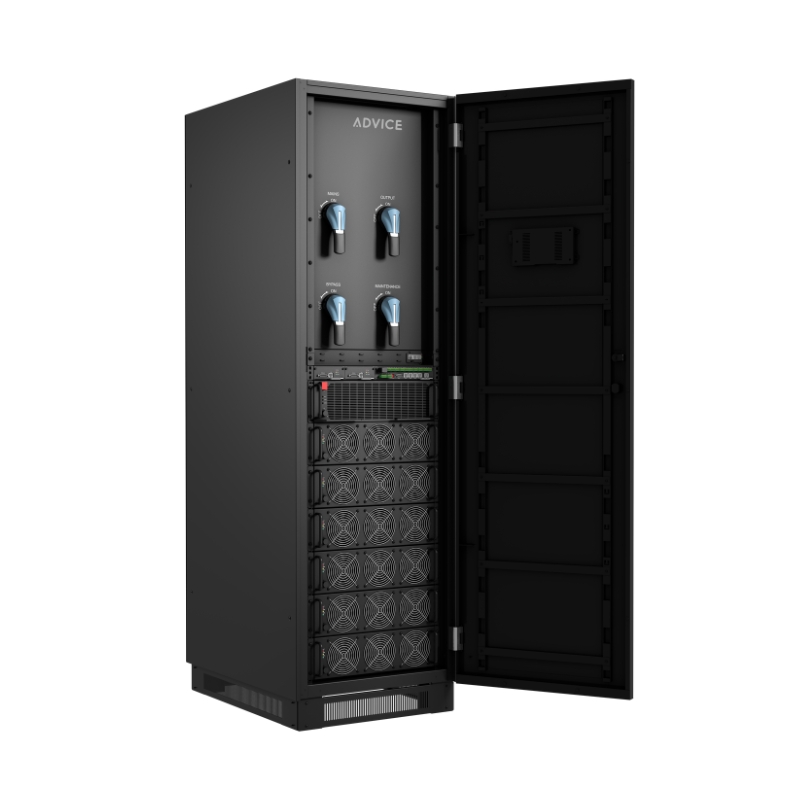

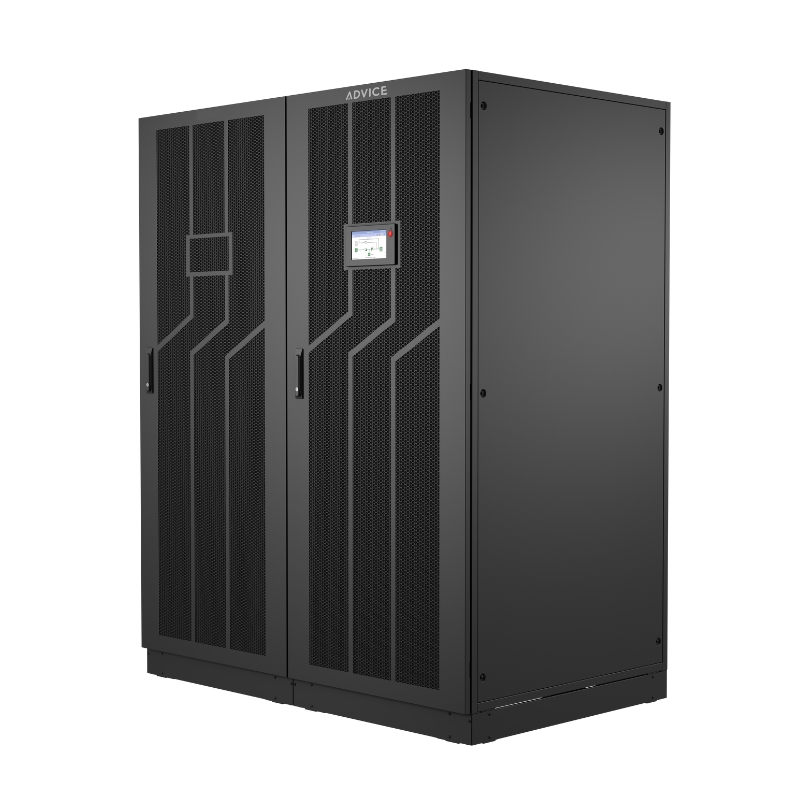

Модульный ИБП MLI с силовым модулем 50кВА/50кВт, PF=1, для мощности нагрузки 50кВт-1000кВт (до 1,6МВт при параллельной работе)
Самый мощный в линейке Advice Electronics модульный высокоэффективный и высоконадёжный ИБП мощностью до 1000 кВА/1000кВт на один шкаф, с силовым модулем 50кВА/50кВт. Позволяет обеспечить питанием нагрузку мощностью до 1,6МВт при параллельной работе. Идеально подходит для установки в центрах обработки данных.
Описание
MLI 50-1000 KW
Особенности и преимущества
- Система Он-лайн ИБП с двойным преобразованием в режиме реального времени, с безтрансформаторной технологией
- Диапазон мощности: 200〜1000 кВА (с коэффициентом выходной мощности PF=1). ИБП может обеспечивать питание 100% несбалансированной нагрузки.
- 3-х уровневая топология, эффективность до 96%
- Высокая адаптивность к нагрузке, можно подключать полностью индуктивную или полностью ёмкостную нагрузку.
- Высокий входной коэффициент мощности, до 0,99
- THDi＜3% (при 100% линейной нагрузке)
- Утолщенное защитное покрытие позволяет применять ИБП в суровых условиях эксплуатации, таких как высокая температура, высокая влажность, пыль, солевые брызги.
- Функция LBS (Load Bus Synchronization) — синхронизации по шине нагрузки. ИБП будет работать в спящем режиме, когда нагрузка очень мала. Функция LBS может реализовать синхронную работу двух независимых систем ИБП, что повышает надежность всей системы.
- Модульная конструкция: Все блоки имеют модульную конструкцию, включая силовой модуль, модуль байпаса, модуль мониторинга. ИБП может быть легко интегрирован в стойку ЦОД или индивидуальный шкаф.
- ИБП использует разветвленную цифровую шину и систему параллельного управления с резервированием, что гарантирует бесперебойную работу всей системы в случае отказа любой отдельной цепи. ИБП продолжит работать в одиночном или параллельном режиме, если какой-либо модуль выйдет из строя.
- Силовой Модуль питания, Модуль байпаса, Модуль мониторинга, Модуль управления ЭБУ — все эти модули поддерживают горячую замену.
- Активная коррекция коэффициента мощности на всех фазах.
- Широкий диапазон входного напряжения.
- Параллельная работа ИБП с общей батареей.
- Параллельная работа до 8 ИБП в параллель и резервирование ИБП по схеме N+1 или N+X.
- Встроенный переключатель байпаса для простоты обслуживания.
- Количество батарей VRLA в каждой группе можно выбрать от 30 до 50 шт. (количество плавно регулируется).
- Возможность ИБП работать с литиевыми аккумуляторными батареями обеспечивает более высокую плотность запасаемой мощности, меньшую занимаемую площадь и более длительный срок службы батарей.
- Двухпроводное соединение упрощает строительство на месте и экономит затраты на нейтральный кабель аккумулятора.
- Регулируемый зарядный ток до 18А на силовой модуль.
- Плавающее напряжение заряда для продления срока службы батарей.
- Функция аварийного отключения питания (EPO).
- Функция Power Walk-in (обеспечивает короткую задержку и плавный ввод генератора в работу). Функция Power Walk In с интеллектуальным управлением позволяет снизить воздействие пускового тока на систему и снизить мощность генератора.
- Режим преобразования частоты 50 Гц/60 Гц.
- Высокая способность к длительной перегрузке.
- Поддержка обновления прошивки и ПО в режиме онлайн.
- Поддержка SNMP, RS232, RS485, BMS, интерфейс сухих контактов.
- Цветной сенсорный ЖК экран диагональю 7” или 10” (опционально).
- Поддержка записи и экспорта журналов истории и журналов неисправностей
Характеристики
| Модель силового модуля | М-module 50 кВт | |||
| Модель шкафа | MLI-200/300/400/500/600/800/1000 | |||
| Вместимость шкафа | 200кВА〜1000кВА | |||
| Мощность силового модуля | 50кВА | |||
| Максимальное количество силовых модулей в шкафах MLI-200/300/400/500/600/800/1000 | 4/6/8/10/12/16/20 | |||
| ВХОД | ||||
| Номинальное напряжение | 380/400/415 В переменного тока, (3 фазы + нейтраль + защитное заземление) | |||
| Диапазон рабочего напряжения | 138~305 В переменного тока для 40% нагрузки; 305~485 В переменного тока для 100% нагрузки; | |||
| Диапазон рабочих частот | 40Гц-70Гц | |||
| Коэффициент мощности | ≥0,99 | |||
| Гармонические искажения (THDi) | ≤3% (100% линейной нагрузке) | |||
| Диапазон напряжения байпаса (между фазами) | Мин. напряжение: | －45% (опционально: -10%, -15%, -20%,－30%) | ||
| Макс. напряжение: | 220В: +25% (опционально: +10%,+15%,+20%) | |||
| Макс.напряжение: | 230В:+20% (опционально: +10%,+15%) | |||
| Макс.напряжение: | 240В:+15% (опционально: +10%) | |||
| Диапазон отслеживания обходной
частоты байпаса |
±10% | |||
| Power Walk In (Плавный ввод мощности генератора) | Поддерживается | |||
| Вход генератора | Поддерживается | |||
| ВЫХОД | ||||
| Номинальное напряжение | 380/400/415 В переменного тока (3 фазы + нейтраль + защита) | |||
| Коэффициент мощности | 1.0 | |||
| Регулировка напряжения | ±1% | |||
| Выходная
частота |
Режим линии | Синхронизирована со входом, когда входная частота＞±10%
(±1%/±2%/±4%/±5% опционально), выход 50/60 (±0,1 Гц) |
||
| Режим бат. | (50/60±0,1%)Гц | |||
| Крест-фактор | 3:1 | |||
| Гармонические искажения (THDv) | ≤2% при линейной нагрузке; ≤4% при нелинейной нагрузке | |||
| Эффективность | до 96% | |||
| АККУМУЛЯТОР | ||||
| Аккумулятор
Напряжение |
VRLA-аккумулятор | 360 В постоянного тока〜600 В постоянного тока (30~50 шт. АКБ плавно регулируемое количество, 30 шт. по умолчанию, 36 шт.〜
50 шт. без снижения номинальных характеристик питания; 32〜35 шт. выходной коэффициент мощности 0,9; 30/31 шт. выходной коэффициент мощности 0,8) |
||
| Литиевая батарея | 410 /512 В постоянного тока (по умолчанию) / 614 В постоянного тока | |||
| Ток заряда силового модуля | 20А (макс.) | |||
| ОСОБЕННОСТИ СИСТЕМЫ | ||||
| Время переключения между режимами | От сети к аккумулятору: 0 мс; От сети к байпасу: 0 мс | |||
| Перегрузка | Режим инвертора | ≤110% — 60мин, ≤125% — 10мин, ≤150% — 1мин,＞150% — 1,2сек, затем выключение инвертора | ||
| Режим байпаса | Режим работы от сети: переключение на байпас; режим работы от резервного источника питания: немедленное выключение ИБП. | |||
| Перегрев | 30℃: 135% длительный срок; 40℃: 125% длительный срок; >1000% — 100 мс | |||
| Низкое напряжение батареи | Сигналы тревоги и выключение | |||
| Самодиагностика | При включении питания и программном управлении | |||
| Защита от обратного тока | Поддерживается | |||
| Функция аварийного выключения питания (опционально) | Немедленное выключение ИБП (переключение на байпас опционально) | |||
| Аккумулятор | Расширенное управление аккумулятором | |||
| Подавление шума | Соответствует стандарту EN62040-3 | |||
| Звуковые и визуальные сигналы тревоги | Сбой линии, низкий заряд батареи, перегрузка, системный сбой | |||
| Светодиодный индикатор состояния и ЖК-дисплей | Режим работы от сети, режим байпаса, низкий заряд батареи, неисправность батареи, перегрузка и неисправность ИБП | |||
| Отображение на ЖК-дисплее | Вход, Выход, Батарея, Команда, Настройка, Техническое обслуживание | |||
| Интерфейс связи | RS232, RS485, параллельный, LBS (Когда включен режим LBS, выход двух независимых систем ИБП (одиночная или параллельная системы) будет синхронизирован), BMS (Battery Management Systems) — система, позволяющая управлять аккумуляторными батареями, порт с сухими контактами, релейная плата (опционально), Карта SNMP (опционально), датчик температуры аккумулятора (опционально) | |||
| ОКРУЖАЮЩАЯ СРЕДА | ||||
| Рабочая температура | 0℃〜40℃ | |||
| Температура хранения | — 25℃〜55℃ | |||
| Диапазон влажности | 0〜95% (без конденсации) | |||
| Высота | ＜1500 м; требуется снижение мощности при＞1500м | |||
| Уровень шума | ＜73дБ | |||
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||||
| Размеры
Ш×Г×В |
шкаф ИБП | 200/300/400 кВА: 600×850×2000 мм | ||
| 500/600кВА: 1200×850×2000мм | ||||
| 800/1000кВА: 2000×850×2000мм | ||||
| силовой модуль | 440×620×130мм | |||
| Вес нетто | шкаф ИБП (без силовых модулей) | 200 кВА: 240 кг; 300 кВА: 260 кг; 400 кВА: 290 кг;
500 кВА: 480 кг; 600 кВА: 540 кг; 800 кВА: 960 кг; 1000кВА: 1050кг |
||
| силовой модуль | 34кг | |||
| СТАНДАРТЫ | ||||
| Безопасность | МЭК/ЕН 62040-1, МЭК/ЕН 62477-1 | |||
| ЭМС | МЭК/EN 62040-2 (МЭК 61000-2-2, МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11) | |||
Технические характеристики могут быть изменены без предварительного уведомления.
| Модель | MLI 33200 | MLI 33250 | MLI 33300 | MLI 33400 | MLI 33500 | MLI 33600 | MLI 33800 | MLI 331000 | |||||||
| Мощность | 200кВА | 250кВА | 300кВА | 400кВА | 500кВА | 600кВА | 800кВА | 1000кВА | |||||||
| ВХОД | |||||||||||||||
| Номинальное напряжение | 380/400/415 В переменного тока (3 фазы+нейтраль+защита) | ||||||||||||||
| Диапазон рабочего напряжения | 138〜305 В переменного тока для 40% нагрузки; 305〜485 В переменного тока для 100% нагрузки; | ||||||||||||||
| Диапазон рабочих частот | 40Гц-70Гц | ||||||||||||||
| Коэффициент мощности | ≥0,99 | ||||||||||||||
| Гармонические искажения (THDi) | ≤3% (100% линейная нагрузка) | ||||||||||||||
| Диапазон напряжения байпаса | Макс. Напряжение:
220В: ＋25% (опционально＋10%,＋15%,＋20%) 230В: ＋20% (опционально＋10%,＋15%) 240В: ＋15% (опционально＋10%) Мин. Напряжение: －45% (опционально:－10%,－15%,－20%,－30%) |
||||||||||||||
| Диапазон отслеживания обходной частоты | ±10% | ||||||||||||||
| Power Walk In (Плавный ввод мощности генератора) | Поддерживается | ||||||||||||||
| Вход генератора | Поддерживается | ||||||||||||||
| ВЫХОД | |||||||||||||||
| Номинальное напряжение | 380/400/415 В переменного тока,
(3 фазы+нейтраль+защита) |
||||||||||||||
| Коэффициент мощности | 1.0 | ||||||||||||||
| Регулировка напряжения | ±1% | ||||||||||||||
| Выходная
частота |
Режим линии | Синхронизирована с входом, когда входная частота＞±10%（±1%/±2%/±4%/±5%
опционально), Выход 50/60 (±0,1 Гц) |
|||||||||||||
| Режим батареи | (50/60±0,1%)Гц | ||||||||||||||
| Крест-фактор | 3:1 | ||||||||||||||
| Гармонические искажения (THDv) | ≤2% при линейной нагрузке; ≤4% при нелинейной нагрузке | ||||||||||||||
| Эффективность | до 96% | ||||||||||||||
| АККУМУЛЯТОР | |||||||||||||||
| Аккумулятор
Напряжение |
VRLA-аккумулятор | 360 В постоянного тока〜600 В постоянного тока (30〜50 шт. АКБ плавно регулируемое кол-во, 30 шт. стандартно, 36〜50 шт нет снижения номинальных характеристик; 32〜35 шт. выходной коэффициент мощности 0,9; 30/31 шт. выходной коэффициент мощности 0,8) | |||||||||||||
| Литиевая батарея | 410 В /512 В постоянного тока (по умолчанию)/614 В постоянного тока | ||||||||||||||
| Ток зарядки | 80А
(Макс) |
100А (Mакс) | 140А (Макс) | 180А
(Макс) |
200А
(Макс.) |
280A (Макс.) | 360А
(Макс) |
||||||||
| ОСОБЕННОСТИ СИСТЕМЫ | |||||||||||||||
| Время переключения режимов | От сети к аккумулятору: 0 мс; От сети к байпасу: 0 мс | ||||||||||||||
| Перегрузка | Режим инвертора | При нагрузке ≤110% 60мин; при нагрузке ≤125% 10мин, ≤150% 1мин,＞150% 1,2cек с выключением инвертора | |||||||||||||
| Режим байпаса | Режим работы от сети: переключение на байпас; Режим работы от резервного источника питания: немедленное выключение ИБП. | ||||||||||||||
| Перегрев | При температуре ≤ 30°C: нагрузке ≤ 135%: долгосрочно; При температуре ≤40℃: нагрузке ≤125% долгосрочно; при нагрузке 1000% :100 мс. | ||||||||||||||
| Низкое напряжение батареи | Сигнал тревоги и выключение | ||||||||||||||
| Самодиагностика | При включении питания и программном управлении | ||||||||||||||
| Защита от обратного тока | Поддерживается | ||||||||||||||
| Функция аварийного выключения питания (опционально) | Немедленное выключение ИБП (переключение на байпас опционально) | ||||||||||||||
| Аккумулятор | Расширенное управление аккумулятором | ||||||||||||||
| Подавление шума | Соответствует стандарту EN62040-3 | ||||||||||||||
| Звуковые и визуальные сигналы тревоги | Сбой линии, низкий заряд батареи, перегрузка, системный сбой | ||||||||||||||
| Светодиодный индикатор состояния и ЖК-дисплей | Режим работы от сети, режим байпаса, низкий заряд батареи, неисправность батареи, перегрузка и неисправность ИБП | ||||||||||||||
| Чтение на ЖК-дисплее | Вход, Выход, Батарея, Команда, Настройка, Техническое обслуживание | ||||||||||||||
| Интерфейс связи | RS232, RS485, параллельный, LBS, BMS, порт с сухими контактами, релейная карта (опционально), SNMP карта (опционально), датчик температуры аккумулятора (опционально) | ||||||||||||||
| ОКРУЖАЮЩАЯ СРЕДА | |||||||||||||||
| Рабочая температура | 0℃〜40℃ | ||||||||||||||
| Температура хранения | — 25℃〜55℃ | ||||||||||||||
| Диапазон влажности | 0〜95% (без конденсации) | ||||||||||||||
| Высота | ＜1500 м, требуется снижение мощности при＞1500м | ||||||||||||||
| Уровень шума | <63дБ | <65дБ | <70дБ | <73дБ | <74дБ | ||||||||||
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | |||||||||||||||
| Размеры Ш×Г×В, мм | 600×850×2000 | 1200×850×2000 | 2000×850×2000 | ||||||||||||
| Вес нетто, кг | 406 | 440 | 460 | 548 | 956 | 1060 | 1422 | 1658 | |||||||
| СТАНДАРТЫ | |||||||||||||||
| Безопасность | МЭК/ЕН 62040-1, МЭК/ЕН 62477-1 | ||||||||||||||
| ЭМС | МЭК/EN 62040-2 (МЭК 61000-2-2, МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11) | ||||||||||||||
Технические характеристики могут быть изменены без предварительного уведомления.
